【济宁国龙】闸门，平板电液闸阀DPZ1000x1000，那一季的优雅来袭，2019
电液动双缸驱动平板闸门技术参数 ：：
|
型号 |
主要尺寸（mm） |
电液推杆型号 |
|||||||
|
A |
B |
N×a |
C |
H |
L |
t |
n-φ |
||
|
DPZ-S50 |
500 |
850 |
3×195 |
550 |
200 |
1250 |
8 |
24-22 |
DYT1000-500 |
|
DPZ-S60 |
600 |
950 |
4×170 |
650 |
200 |
1350 |
8 |
32-22 |
DYT1000-600 |
|
DPZ-S70 |
700 |
1060 |
4×198 |
780 |
250 |
1550 |
10 |
32-22 |
DYT1750-700 |
|
DPZ-S80 |
800 |
1160 |
5×178 |
880 |
250 |
1650 |
10 |
40-22 |
DYT1750-800 |
|
DPZ-S90 |
900 |
1260 |
5×198 |
980 |
250 |
1750 |
10 |
40-22 |
DYT1750-900 |
|
DPZ-S100 |
1000 |
1430 |
5×220 |
1100 |
300 |
1950 |
12 |
40-26 |
DYT1750-1000 |
|
DPZ-S120 |
1200 |
1630 |
5×260 |
1300 |
300 |
2150 |
12 |
40-26 |
DYT2500-1200 |

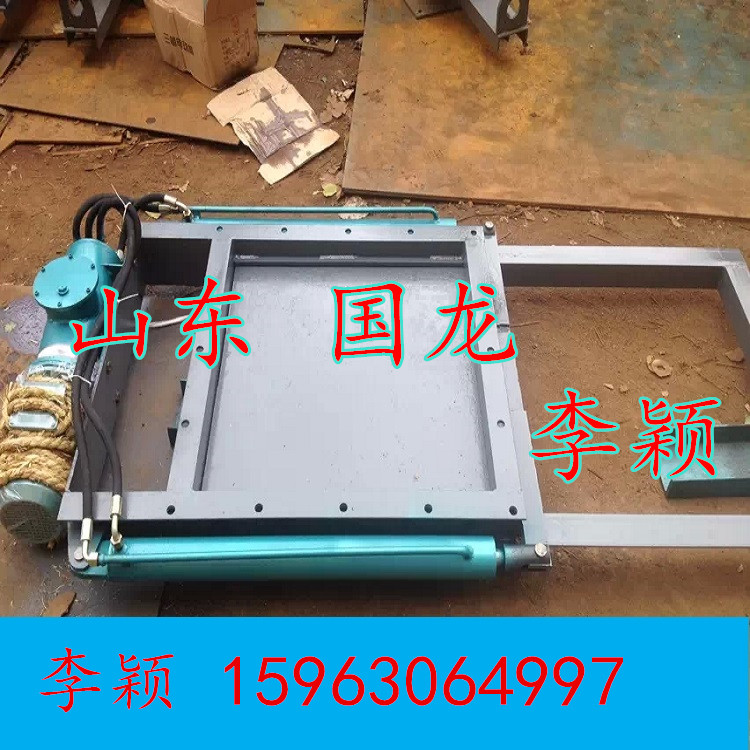

李颖- 15963064997(手机·微信同号) 实物拍摄图 自产自销
我们技术主要提示订货须知：
1.用户在订货时，必质按样本中的选型形式选型，所有类型平板闸门都为一般型，如果是特殊要求（如散状特料颗粒大于20mm时，此时需要增大闸板强度）请另说明。
2.平板闸门配套的电液推杆，在正常情况下，不配套电气控制部分，如果需要请订货时注明。（推杆电气控制图见电液推杆部分）。
